elettrico [Vespa 50R] Problema cablaggio impianto elettrico

[Jack Caster]

Ciao ragazzi,



ho un problema con l'impianto elettrico della Vespa 50R: i fari anteriore e posteriore funzionano, ma quando passo da (EDIT) anabbagliante a posizione, il faro posteriore si spegne.

In sede di restauro ho sostituito il vecchio impianto con uno nuovo, non originale ma di buona fattura. Ho collegato il tutto come da foto. L'unica modifica allo schema originale è la chiave di accensione. Di conseguenza, il filo rosso non è agganciato al deviatore delle luci, ma è unito al positivo dell'interruttore.



Sapete aiutarmi?

Grazie!

Modificato 17 aprile 2014 - 11:45 da Jack Caster

[frap84]

Mi sembra che il rosso del devio luci sia sbagliato..

Il mio prima di smontare era così

[Jack Caster]

Mi sembra che il rosso del devio luci sia sbagliato..

Il mio prima di smontare era così



Ehi! Come dicevo il rosso non è proprio collegato al devio luci ma ad un interruttore esterno. Mi viene il dubbio che debba comunque collegarlo al devio, però se non ho il pulsantino per mettere a massa l'alimentazione (e spegnere la Vespa) non credo sia necessario. Pareri?

[frap84]

Ops non avevo letto bene! Scusa..

[Jack Caster]

Ops non avevo letto bene! Scusa..

Figurati! No problem! Anzi, grazie dell'intervento

[sartana1969]

il clacson funziona in ogni posizione del commutatore devioluci?

[Jack Caster]

Si, appena provato. Quando attivo l'anabbagliante devo accelerare un po' per sentirlo.

EDIT: Avevo commesso un errore: il faro posteriore si spegne se passo da anabbagliante a posizione.

EDIT 2: Ho anche ricontrollato i collegamenti del clacson. Ho stretto i faston e pulito i contatti.

Modificato 17 aprile 2014 - 11:55 da Jack Caster

[Jack Caster]

Sono appena tornato da un giretto di test. Quando l'anabbagliante è attivo (e di conseguenza anche il fanale posteriore) il clacson funziona a singhiozzo (delle volte va e delle volte no) ed è molto debole. Il cablaggio del clacson l'ho controllato. Dove può essere il problema?

[frap84]

Ma dietro arriva solo il cavo grigio?

[Jack Caster]

No, arriva anche un cavo verde, che non ho collegato ed ho isolato. Penso sia relativo allo stop? O sbaglio?

[frap84]

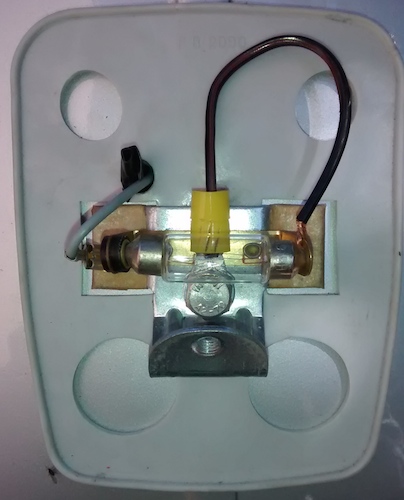

Be penso che lo stop non esistesse ai tempi.. Nella mia era collegato così:

[Jack Caster]

Penso che questa foto mi salverà mi sembra che il grigio sia a massa ed il verde al positivo della lampada... O forse il contrario... Basta provare

[sartana1969]

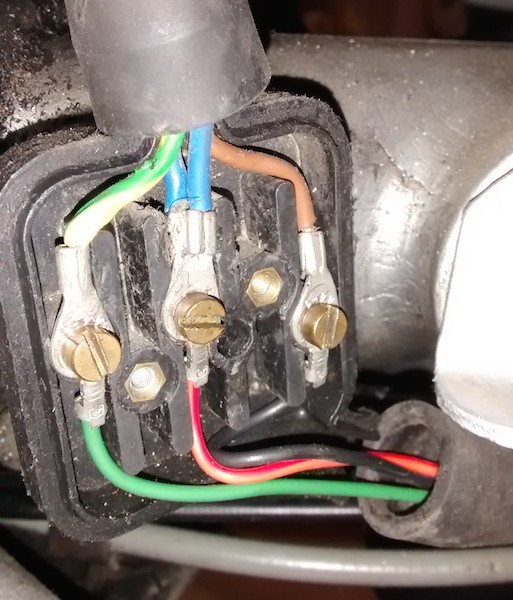

nella scatola BT hai solo 3 cavi dell'impianto collegati allo statore o...te ne avanza qualcuno? (devi avere rosso - nero - verde e basta)

[Jack Caster]

Ti allego la foto!

[frap84]

ti metto anche faro anteriore e clacson

Spero ti siano d'aiuto

[sartana1969]

No, arriva anche un cavo verde, che non ho collegato ed ho isolato. Penso sia relativo allo stop? O sbaglio?



verde alla fase e grigio a massa - il grigio mettilo in parallelo alla massa che hai creato, anche se è strano....

[Jack Caster]

Appena provato. Verde alla fase, grigio a massa: la luce posteriore si accende con la luce di posizione ma quando attivo l'anabbagliante questo non si accende e neanche la luce posteriore.

[Jack Caster]

Se scambio verde e grigio (verde a massa e grigio alla fase) la situazione si inverte: anabbagliante e faro posteriore si accendono mentre rimangono spenti posizione e faro posteriore.



EDIT: Per completezza allego anche il cablaggio del faro anteriore... Son sicuro che il problema deriva da una scemenza



EDIT 2: ho ripulito tutti i contatti: devio luci, scatoletta BT e faro posteriore. Il problema non è risolto. Ieri dicevo che con l'anabbagliante accesso il clacson andava a singhiozzo. Ora, dopo il ricablaggio, non va proprio più. Spero aiuti a isolare il problema!

Modificato 18 aprile 2014 - 15:02 da Jack Caster

[Jack Caster]

Ho tentato una modifica all'impianto: ho scollegato i cavi grigio e verde dal fanalino posteriore e da quello anteriore. Ho collegato poi un unico cavo (volante) dal fanalino posteriore alla devio luci insieme al cavo bianco del clacson.

Risultato: il fanalino posteriore funziona correttamente sia con la luce di posizione, sia con l'anabbagliante. Unico problema: il clacson non funziona quando ho la luce di posizione attiva. E non mi so spiegare il perché!

Modificato 20 aprile 2014 - 19:45 da Jack Caster

[Jack Caster]

Gente ho risolto!

Dopo l'ennesimo ricablaggio, ho cambiato tutte le lampadine con quelle nuove di pacca. Acceso tutto e funziona perfettamente.

Probabilmente qualche lampada faceva le bizze



Grazie per il supporto. Al prossimo problema
