Vespa 150 vbb1 t problema luci

[Capitanseby]

Buongiorno a tutti, vorrei edporre un problema che mi è successo sulla mia vespa. In pratica quando metto il selettore del devioluci su luci di posizione, funziona sia anteriore che posteriore, quando lo passo su anabbagliante funziona solo il faro anteriore e la luce di posizione posteriore è spenta, e lo stesso con l’abbagliante. Qualcuno ( a cui magari è successo) puó darmi qualche aiuto?



Grazie

[Pier2162]

Ciao.

Con molta probabilità c'è un cattivo contatto o un guasto nel devio. Il fatto che la luce di posizione posteriore si accende esclude i cavi che portano tensione.

Io smonterei il devio e controllerei le saldature ed i contatti.

[Capitanseby]

Grazie della risposta, eseguendo la seguente veifica, puntali tester nei contatti deviatore n8 e n.1, spostando la levetta delle luci ( di sotto) , mi da continuità in una sola posizione, è normale? Non dovrebbe essere in tutte e due?

[Pier2162]

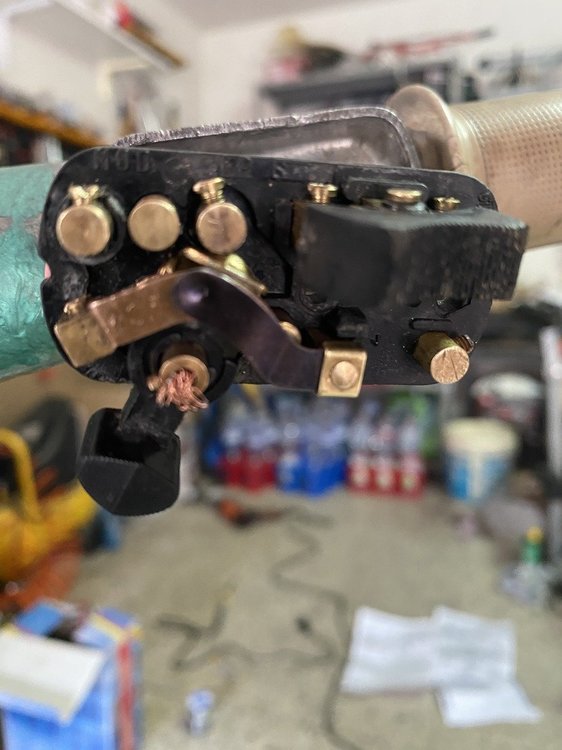

Dagli schemi non si vedono i contatti del devio...dall'altro lato della tua foto?

E poi, la tua ha 4 fili dallo statore o 5?

[Capitanseby]

5 fili

[Capitanseby]

5 fili

[Capitanseby]

[Pier2162]

21 ore fa, Capitanseby dice:

5 fili

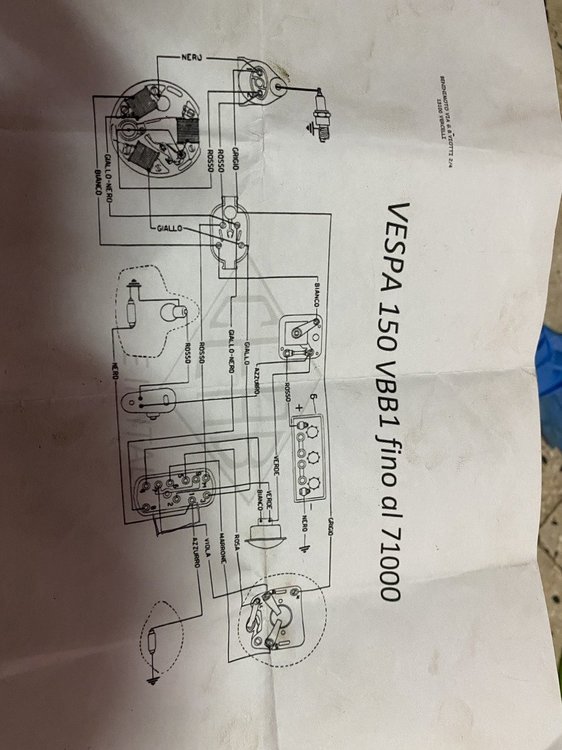

C'è qualcosa che non mi quadra...come mai c'è quel ponte tra l'1 e l'8?

[Pier2162]

Lo schema originale non lo prevede quel ponte. La posizione anteriore è collegata al pin 5, la posteriore al pin 1 assieme alla luce del contakm. I colori dei cavi ti corrispondono sul devio?





Modificato 21 aprile 2024 - 14:17 da Pier2162

[Capitanseby]

No , il ponte l’ho segnato io per indicare come ho eseguito la misurazione.

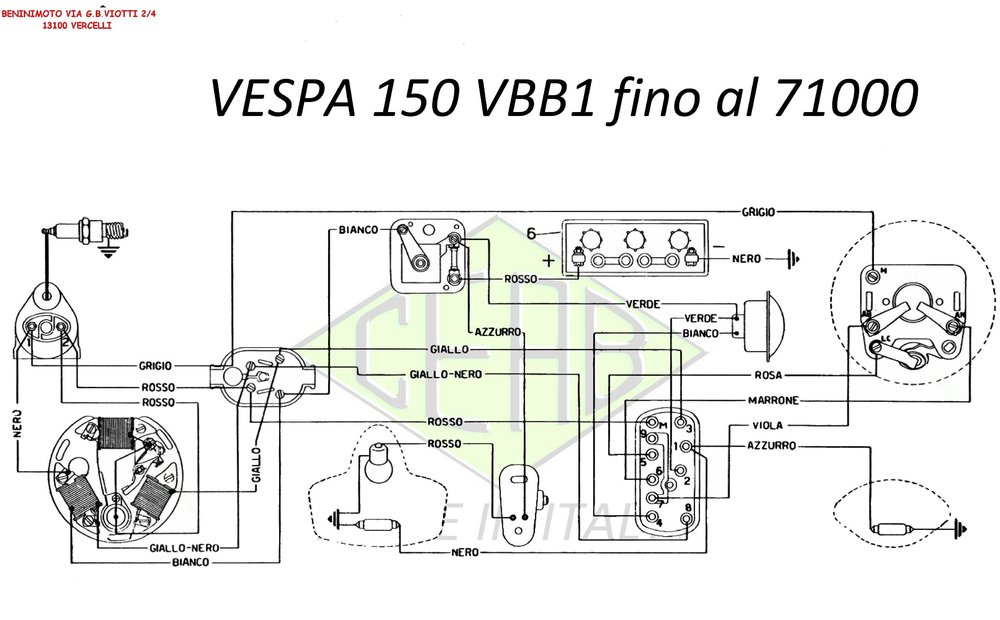

E a sostegno di ció ho trovato nella rete l’allegato

[Pier2162]

Si, ma non serve a nulla controllare l'interruttore tra  Pin 1 ed 8.

Devi controllare se tra il pin 1 e la massa e poi tra il pin 5 e massa hai tensione quando commuti abbagliante ed anabbagliante.



Modificato 22 aprile 2024 - 16:22 da Pier2162

[Capitanseby]

Buonasera e grazie della risposta, ho eseguito le verifiche richieste con i seguenti risultati:

posizione switch centrale, luce di posizione posteriore accesa , posizione anteriore spenta,

misurazione tra i contatti 5 e massa 6,4 volt, tra il contatto 1 e massa 5,4 volt;

posizione switch a destra ( sempre seduto e gurdando la strada), luce anabbagliante accesa, luci posizione ( anteriore e posteriore spente.

Misurazione tra i contatti n1 e massa 0 volt e tra il contatto n5 e massa 3,5 volt;

posizione switch a sinistra , luci di posizione funzionanti , anabbagliante spenta,

misurazioni tra contatto n 1 e massa 2,3 volt e tra contatto n 5 e massa 2,5 volt.


A voi le considerazioni

Grazie di nuovo.



[Pier2162]

Domanda...ma le lampade sono tutte giuste per quello che riguarda tensione e potenza in watt?

Mi sembra strano che si misurano 6,4V sul piedino 5 e 5,4V sul piedino 1 e le rispettive lampade sono spente.

Ti avevo chiesto ieri: i colori dei cavi da schema ti risultano sui collegamenti che hai al devio?

Siamo sicuri che questo schema coincide esattamente al tuo impianto?

[Pier2162]

Hai la batteria montata?

[Capitanseby]

Buonasera ho la batteria, i fili li ho controllati domani li ricontrolleró di nuovo. Lo schema seguito è quello sopra riportato. Non potrebbe essere qualche falso contatto o dispesione?

[Capitanseby]

Poi dal manuale con lo switch in posizione centrale dovrebbero stare spenti.

[Pier2162]

So che ci sono due schemi per questo modello, ed i collegamenti al devio sono differenti.

La tua ha numero di telaio inferiore o superiore a 71000?

E poi...non ha mai funzionato o è stato fatto qualche intervento o modifica a seguito della quale è emerso il problema?

L'unica cosa che mi viene da pensare è che il devio sia guasto...non riesci a provare la continuità di tutti i vari contatti per essere certo che siano tutti funzionanti?

Il fatto che in alcune posizioni le luci si accendono mi fanno escludere problemi allo statore o alle masse, o il devio è guasto o ci sono dei collegamenti errati.

[Capitanseby]

La mia il n telaio è inferiore.

[Capitanseby]

Infatti ho già ordinato il devio, appena arriva lo monto per vedere quello che succede. Nello stesdo tempo verificheró tutti i fili con il tester.Si la vespa diciamo è sempre stata ferma, dal 70 fino al 80, e poi dal 95 fino adesso. Per gli interventi particolari non ti saprei dire, so soltanto che il meccanico che all’epoca curava questi mezzi era solo un praticone , e non usava tester.

[Capitanseby]

Buongiorno a tutti problema risolto.

se puó essere utile a qualcuno illustro le varie fasi del ripristino.

Ho notato che staccando il filo di massa dalla bobina , la vespa continuava a stare in moto  e questo mi ha permesso di verificare il guasto.

Quindi con la vespa in moto e i fili scollegati dalla morsettiera ( sopra il volano), con il tester ho potuto misurare tutti i fili (4) che provenivono dal carter. Con meraviglia ho potuto notare che il filo nero collegato alla bobina( che doveva essere la massa) dava tensione( le misurazioni sono state fatte in ca tra filo e massa carrozzeria).

Quindi da ulteriori misurazioni ho visto che al minimo un filo dava circa 8 v e l’ho collegato al raddrizzatore, gli altri al devioluvi e quello che non marcava nulla alla bobina e massa. Tutto si è ripristinato. Grazie a tutti.

[Pier2162]

Grazie per aver condiviso, anche se si capisce poco della soluzione che hai trovato...

Si capisce solo che il tuo ex meccanico più che in praticone era un pastrocchione!

Cmq l'importante è che tu abbia risolto, alla fine la causa era stata individuata: correggendo errati.

Ora il problema è che l'impianto non corrisponde allo schema, come colori dei cavi probabilmente, ma vabbè, forse il tuo pasticcione aveva ricablato lo statore coi fili che aveva a disposizione.

[Capitanseby]

Infatti, ma a questo punto lo schema me lo sono fatto io , con tanto di fotografie.
Grazie di nuovo
